Details

Size: DN10–DN150

Material: SS304

Specifications

UNIT: mm

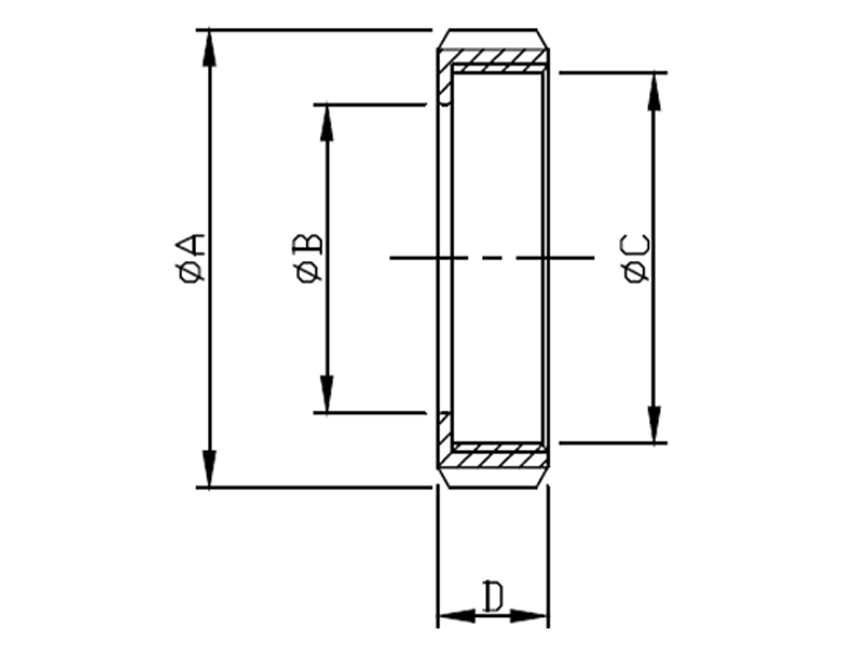

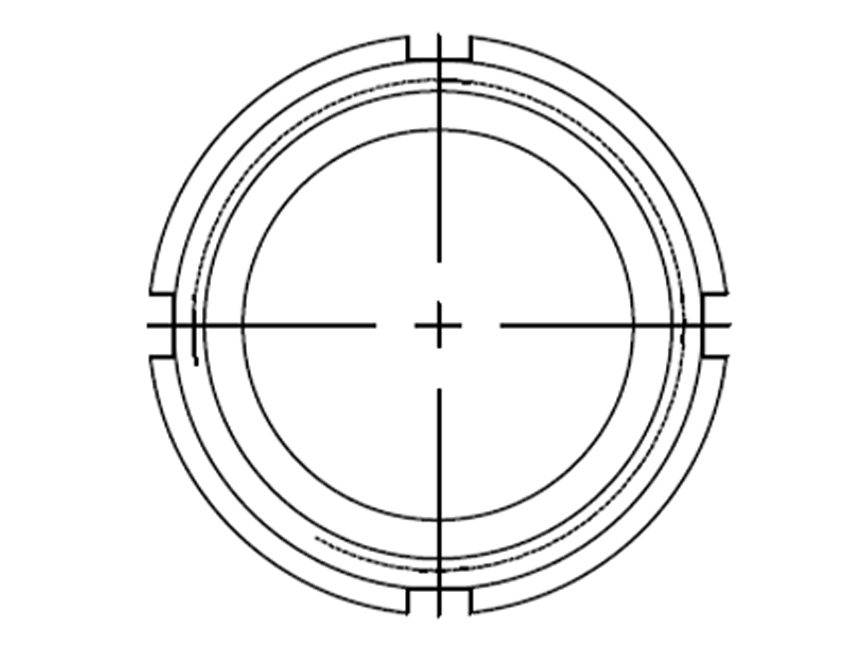

SIZE ØA ØB ØC D SLOT
DN10 38 19 RD28x1/8 18 4
DN15 44 25 RD34x1/6 18 4
DN20 54 31 RD44x1/6 21 4
DN25 63 36 RD52x1/6 21 4
DN32 70 42 RD58x1/6 21 4
DN40 78 49 RD65x1/6 21 4
DN50 92 62 RD78x1/6 22 4
DN65 112 80 RD95x1/6 25 4 6
DN80 127 94 RD110x1/4 30 4 6
DN100 148 115 RD130x1/4 31 4 6
DN125 178 138 RD160x1/4 35 4 6
DN150 210 164 RD190x1/4 40 4 6
